30 milliards de transistors sur une puce de la taille d’un ongle, le nouveau record d’IBM

La nouvelle technologie de gravure à 5 nm permettra d’augmenter les performances des microprocesseurs de 40% avec la même consommation d’énergie.

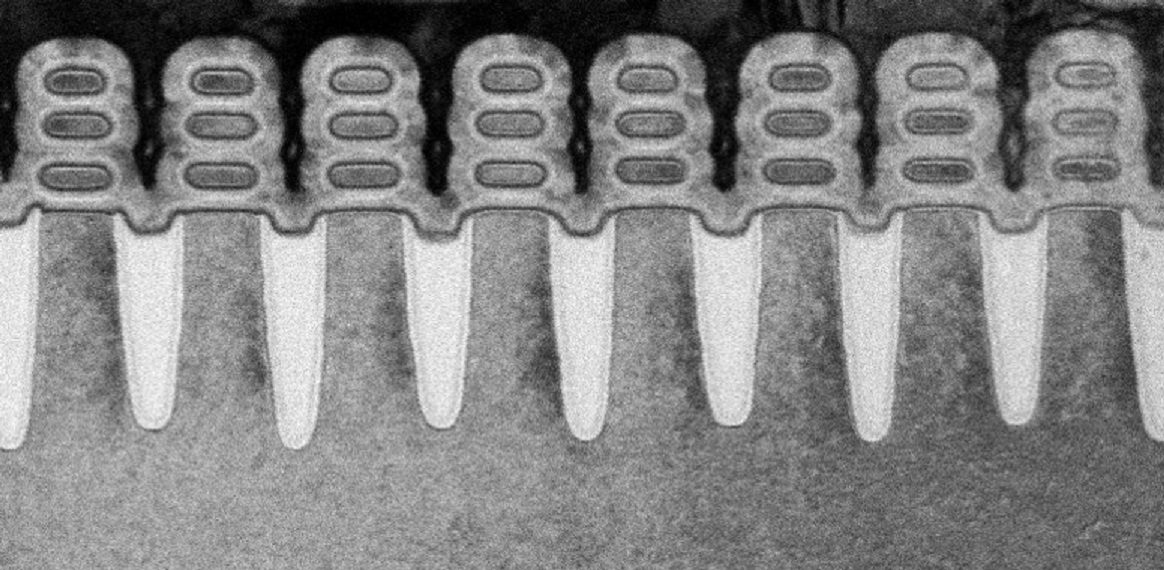

IBM vient d’annoncer un nouveau procédé de gravure qui va permettre de concevoir une puce de la taille d’un ongle… capable de contenir 30 milliards de transistors ! Cette technologie met en œuvre une finesse de gravure de seulement 5 nm grâce à des dépôts de nanoparticules de silicium et l’utilisation d’ultraviolets extrêmes (EUV). Si la technologie EUV n’est pas nouvelle, le dépôt de nanoparticules de silicium consitue une rupture face à la technologie FinFET (Fin Field-Effect Transistor) utilisée actuellement pour la gravure, mais qui aura du mal à descendre en dessous des 7 nm.

Selon IBM, les puces à 5 nm offrent un gain de performances de 40% par rapport aux circuits 10 nm actuels, par exemple le Snapdragon 835 de Qualcomm, ou une économie d’énergie de 75% pour le même niveau de performances. En effet, quand la densité augmente, la transmission du signal entre les transistors devient plus rapide. Cela permettra d’avoir par exemple des smartphones plus rapides, mais aussi des modèles avec une meilleure autonomie.

Les nouvelles puces seront également utilisées pour l’Internet des objets et l’intelligence artificielle. « L’avancement de la technologie des semi-conducteurs est essentiel pour que les entreprises puissent répondre aux demandes de l’informatique cognitive et du cloud computing dans les années à venir », a déclaré Arvind Krishna, vice-président senior de Hybrid Cloud et directeur de IBM Research. « C’est pourquoi IBM développe des architectures différentes et des matériaux nouveaux qui poussent les limites de cette industrie, et les commercialisent pour des technologies telles que les mainframes et les systèmes cognitifs ».

Pour arriver à ce record, IBM s’est associé à Samsung et GlobalFoundries. Il y a deux ans, les partenaires ont annoncés une finesse de gravure à 7 nm permettant de mettre 20 milliards de transistors sur une puce. Cette technologie sera utilisée en 2018 dans l’usine Fab 8 de GlobalFoundries aux Etats-Unis. En revanche, les puces gravées en 5 nm ne sont pas attendues avant 2020.

Avec ce record de nombre de transistors, IBM montre que les limites de la loi de Moore ne sont pas encore atteintes. Enoncée par Gordon Moore, un des fondateurs d’Intel, cette loi annonce que le nombre de transistors des microprocesseurs double tous les deux ans. Certes, le passage de 20 à 30 milliards de transistors ne correspond pas à une multiplication par deux, mais que de chemin parcouru depuis le premier microprocesseur d’Intel, le 4004, qui intégrait en 1971 seulement… 2300 transistors !

Source : IBM
