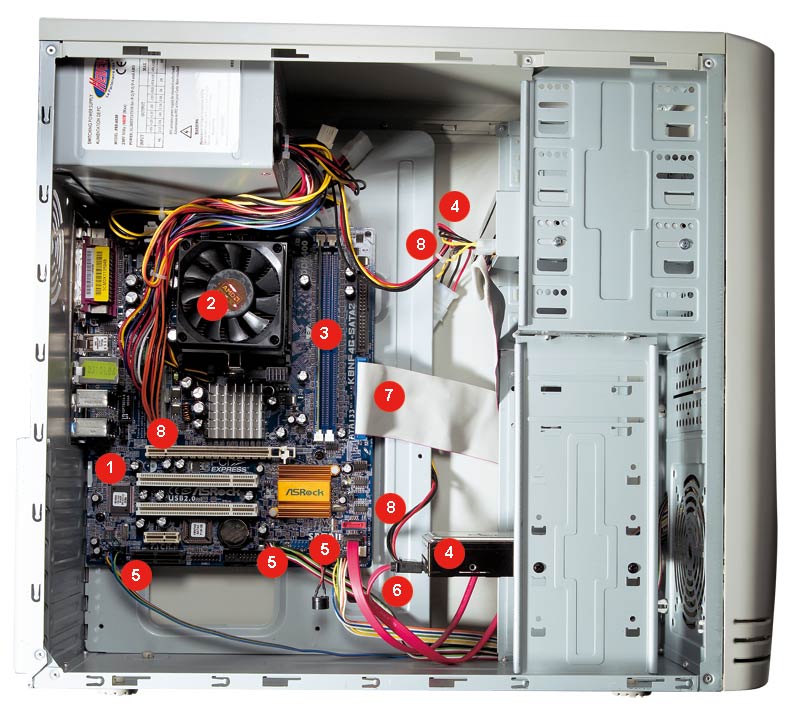

1. La carte mère
Enlevez les deux panneaux latéraux du boîtier en ôtant les quatre vis qui les retiennent à l’arrière. Vous trouverez à l’intérieur de petites entretoises dans un sachet. Ce sont des plots métalliques et dorés. Vous devez visser
au fond du boîtier autant d’entretoises qu’il y a de trous sur la carte mère. Chacune d’elles doit faire face à un trou. Déboîtez et ôtez du boîtier la plaque métallique arrière qui laisse passer les connecteurs externes de la carte mère et
remplacez-la par celle livrée avec cette dernière. Vissez ensuite la carte mère sur les entretoises.

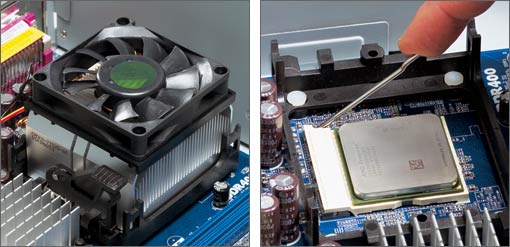

2. Le processeur
Soulevez le levier métallique du socket pour libérer l’ouverture du connecteur. Placez le processeur à sa surface en respectant le sens d’insertion : l’un des angles du processeur présente moins de pattes métalliques que
les autres. C’est donc le côté qui s’insère dans l’angle du connecteur doté du moins de trous. En place, le processeur doit être bien à plat.Rabattez le levier du socket pour retenir le processeur dans son connecteur. Enlevez le cache en plastique du ventirad et posez-le sur le processeur en plaçant la tige métallique transversale de part et d’autre du socket de
façon que ses extrémités s’installent dans les ergots en plastique. Emboîtez et abaissez le levier pour maintenir le ventirad en place. Connectez le câble du ventilateur sur le connecteur de la carte mère marqué CPU_FAN1.
3. La mémoire vive
Ouvrez les loquets de rétention de chaque côté d’une des prises mémoire sur la carte mère. Repérez le sens d’insertion de la barrette grâce à la petite fente sur son connecteur. Alignez-la sur la prise de la carte mère de façon
que l’ergot en plastique surplombe la fente. Insérez la barrette en pressant dessus avec les pouces pendant que les index relèvent les loquets de rétention.
4. Le disque dur et le graveur
Insérez le disque dur dans une baie au format 3,5 pouces (celui des disques durs) jusqu’à ce que les trous du disque coïncident avec ceux de la baie, puis vissez-le à l’aide de quatre vis (deux de chaque côté). Répétez
l’opération avec le graveur dans une baie au format 5,25 pouces (les emplacements les plus larges du boîtier). Ces dernières sont bouchées par des plaques métalliques qu’il faut au préalable détacher en les tordant.
5. Les connecteurs de la façade
Connectez les câbles de la façade du boîtier à la carte mère. Pour cela, utilisez la notice de la carte mère : la page 62, dans le chapitre En-tête USB 2.0, donne les indications pour brancher les prises USB de la
façade sur le connecteur de la carte mère marqué USB45 (ou USB67, au choix). Page 63, vous trouvez un chapitre ‘ connecteur audio panneau avant ‘ expliquant le branchement des prises casque et
micro sur le connecteur audio1 de la carte mère.Sur la même page se trouve un chapitre ‘ connecteur pour panneau ‘, destiné à vous aider à brancher le bouton de mise sous tension, de redémarrage forcé
(reset), la diode du disque dur, et celle de tension à la prise panel1 de la carte mère.
6. Le câble du disque dur
Utilisez un câble S-ATA pour relier le disque dur à la carte mère. Connectez l’une des extrémités à la carte mère, sur la prise marquée SataII_1. Branchez l’autre extrémité à l’arrière du disque dur. Les prises sont
dissymétriques et ne peuvent donc se brancher que dans un sens.
7. Le câble du graveur
Branchez le graveur à la carte mère en utilisant la nappe IDE livrée avec la carte mère. C’est un câble large et plat, avec trois connecteurs à 40 trous (l’un d’eux est bouché). Connectez la prise bleue au connecteur
bleu de la carte mère marqué IDE1, et l’une des deux autres prises au graveur. Le trou bouché et un détrompeur vous empêchent de brancher le câble à l’envers.

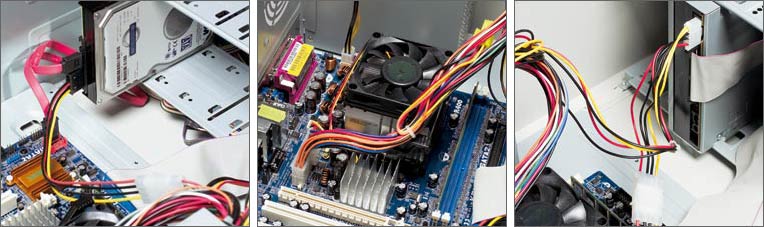

8. Les câbles d’alimentation
Trois composants de notre micro doivent être alimentés en électricité : la carte mère, le disque dur, et le graveur. Pour la carte mère, utilisez le plus gros connecteur de l’alimentation et la prise ATXPWR1 de
la carte mère. Il faut également brancher un deuxième câble, carré et plus petit, sur la prise ATX12v1 à côté du processeur. Le graveur ne demande qu’une prise, dite Molex. C’est un connecteur à quatre broches aux câbles rouges, noirs
et jaunes.Ne craignez rien, seul ce connecteur entre dans la prise du graveur. Le disque dur utilise un connecteur S-ATA, indisponible sur les alimentations d’entrée de gamme. Il faut alors utiliser un adaptateur, livré avec notre carte
mère, pour transformer une prise d’alimentation Molex en prise d’alimentation S-ATA.
